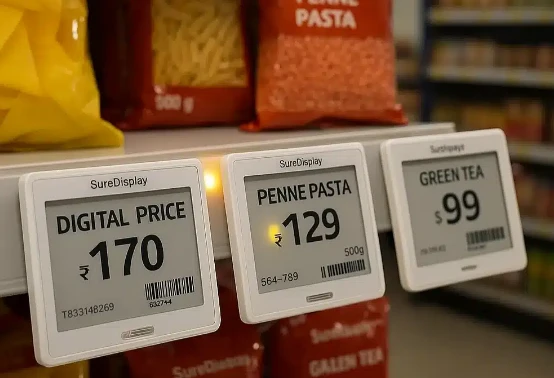

Nov yog yam uas tib neeg feem coob tsis nkag siab txog ESL: ib qho screen standalone tsis muaj dab tsi. Lus siv tsis tau. Koj xav tau ibnetworkxa cov ntaub ntawv rau nws,softwareqhia nws seb yuav tso dab tsi, thiabneegkom xa tag nrho cov kab ke no mus rau hauv cov khw muag khoom tiag tiag- uas yog qhov ua "kev daws teeb meem." Lub davhlau ya nyob twg nws tus kheej, tsis muaj lub network, yog cib. Thiab tsis muaj lub platform pub nws cov ntaub ntawv, dab tsi yog qhov taw tes?
Hauv ib qhov project, tus neeg siv khoom tau hais kom muab cov chaw nres tsheb hauv qab nthab vim lawv xav tias nws zoo li huv dua. Lawv tau hais tias lub teeb liab yuav tsis nkag mus zoo. Lawv tsis mloog. Peb lub lis piam tom qab tso tawm, ib nrab ntawm cov ntawv sau nyob rau hauv seem khov tau qhia cov nqi stale. Yuav tsum rhais txhua yam tawm thiab rov ua dua. Nqi lawv triple.RF kev npaj tseem ceeb.
Cov Labels Lawv tus kheej

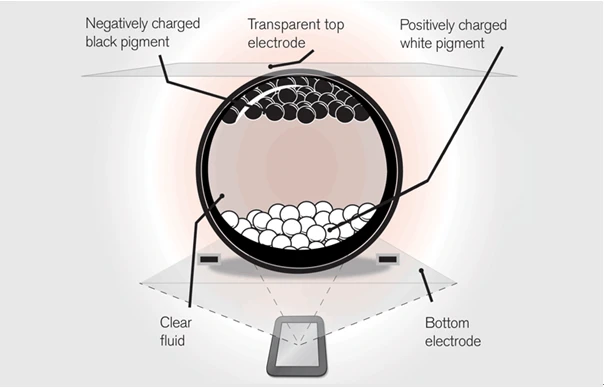

Vim li cas E-ink?
ESL terminals yog khi rau e-cov ntxaij vab tshaus (E-ink), thiab qhov kev xaiv no tsis yog yuam kev. Txoj kev uas tus kws kho vajtse ib zaug piav qhia nws: xav txog cov tshuaj ntsiav me me uas muaj cov xim dub thiab dawb uas ntab hauv cov roj. Zap lawv nrog hluav taws xob, hais tawm mus ncig, duab tshwm. Thaum daim duab tsim, nws cia li nyob ntawd. Txiav lub zog, tsis muaj teeb meem. Daim duab tseem nyob. Lub sij hawm technical yogbistable zaublos yog tej yam zoo li ntawd.
Kev siv fais fabthaum lub sij hawm static zaub yog zoo tsis muaj dab tsi. Cov ntaub ntawv ntsuam xyuas qhia tau hais tias 2.13- nti dub- thiab-dawb daim ntawv lo khiav ntawm CR2450 khawm roj teeb, rov ua dua ob zaug ib hnub, kav ntev6a8 xya. Txawm hais tias qhov kev hloov tshiab tau nce mus txog ntau dua 5 zaug hauv ib hnub, qhov ntawd tseem yog 4 xyoo.
Tom qab ntawd muaj qhov tseeb tias nws tsis tawm teeb pom kev zoo - nws ua haujlwm los ntawm kev cuam tshuam lub teeb nyob ib puag ncig, ib yam li ntawv. Koj puas paub yuav ua li cas cov ntxaij vab tshaus LCD ua tsis tau kiag li nyob rau hauv lub hnub ncaj qha? E-ink nyob twj ywm meej meej. Thiabsaib cov ces kaumyog qhov tseem ceeb tsis yog - teeb meem. Cov neeg siv khoom tsis yog ib txwm sawv ncaj nraim rau pem hauv ntej ntawm daim ntawv lo, txoj cai? Tsis muaj teeb meem nrog e-ink.
Nov yog qee yam uas ntau tus neeg tsis paub: cov thev naus laus zis tseem ceeb rau e- cov ntxaij lim dej thoob ntiaj teb yog yuav luag monopolized los ntawm ib lub tuam txhab-Taiwan E Ink Corporation. Yuav luag tag nrho cov tuam txhab ESL cov ntxaij vab tshaus yog los ntawm E Ink lossis nws cov neeg koom tes tso cai. Cov txheej txheem zoo li no cuam tshuam rau tus nqi thiab kev sib tw toj roob hauv pes ntawm tag nrho kev lag luam.

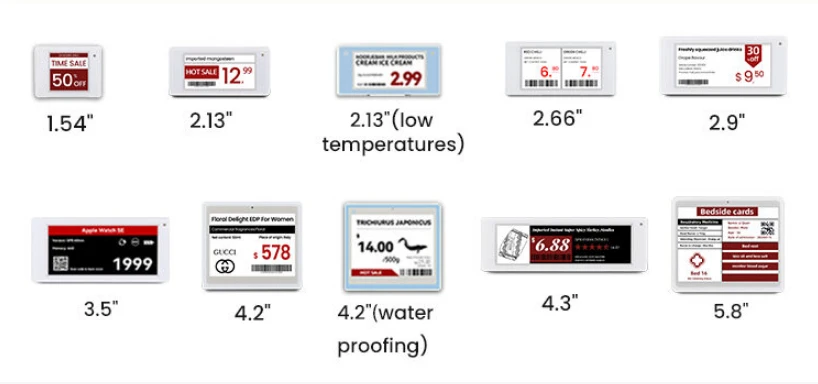

Kev xaiv loj
Loj - ntse, muaj ntau yam zoo nkauj:
1.5 nti- cov khoom txee rau txhua hnub
2.9, 4.2 hli- cov khoom uas xav tau cov ntaub ntawv ntxiv me ntsis
6 ntiv- cov khoom tshiab, chav rau keeb kwm, qib, tej zaum QR code
7.5 nti thiab siab- kawg caps thiab qeb headers, tej zaum tag nrho txoj kev mus rau 13 ntiv tes
Qee qhov 13.3-nti yog siv los ua cov cim digital mini, txawm hais tias ntawm lub sijhawm ntawd cov kab nrog kos npe pib plooj.
Xim Tradeoffs
Tam sim no, e-ink muaj nws cov kev txwv. Cov versions thaum ntxov yog dub thiab dawb xwb. Tom qab ntawd manufacturers xam pom yuav ua li cas ntxiv ibpeb xim-feem ntau yog xim liab lossis daj-uas yog ib qho loj rau kev tshaj tawm hu xov tooj. Tsis ntev los no tau muaj kev thawb mus raupuv - xim zaub.
Nov yog kev sib pauv, thiab nws tseem ceeb:
| Hom | Refresh Lub Sijhawm | Tus nqi (2.9-nti) |
|---|---|---|
| Dub-thiab-dawb | 1-2 vib nas this | Lub hauv paus |
| Peb -xim | 10-15 feeb | ~2x |
| puv -xim | 20+ feeb | 3-4x |
Saib peb - xim tshuaj ntsuam hloov tshiab yog qhov mob. Yog li feem ntau cov khw muag khoom lo nrog dub - thiab - dawb los yog peb - xim. Tag nrho - xim zoo li pom hauvcov khoom siv tshuaj pleev ib ce, cov khoom siv cawv-qhov chaw uas qhov kev nthuav qhia pom muaj txiaj ntsig zoo.
Vim li cas qhov no tseem ceeb heev -Qhov teeb meem tiag tiag
Ib lub khw muag khoom hauv cheeb tsam hauv Zhejiang tau suav nrog: rau ib qho ntawm lawv lub khw muag khoom nrog42,000 SKUs, tus nqi nce qib hloov pauv nrog 15% ntawm cov khoom xav tau8 tus neeg ua haujlwm ua haujlwm ze li 6 teevkom ua tiav tag nrho cov ntawv hloov pauv. Ua ntej cov ntawv hloov pauv tiav, feem ntau ntawm cov neeg siv khoom pom cov nqi tsis sib xws nrog cov nqi tshev tawm. Lawv cov ntaub ntawv tshawb xyuas sab hauv tau pom qhov ua yuam kev rau cov ntawv sau nqi nyob ib puag ncig3.2%-kwv yees li 3 ntawm txhua 100 yam khoom raug nqi tsis raug.
Tus nqi tsis raug ua rau muaj teeb meem ntau:
Cov neeg siv khoom pom ntawm qhov nyiaj tau txais tias tus nqi txawv ntawm tus nqi txee -kev phem heev
Hauv ntau qhov chaw, kev ua txhaum cai yuav ntsibraug nplua
Cov tswv yim txhawb kev txhawb nqa tsis tuaj yeem ua tiav raws li tau npaj tseg
Cov khoom tshem tawm tsis nco lawv qhov muag muag qhov rai
ESL yog qhov tseem ceeb atus choj. Hauv cov khw muag khoom ib txwm muaj, "tus nqi hauv qhov system" thiab "tus nqi ntawm lub txee" muaj nyob ua ob yam ywj pheej. Thaum lub kaw lus hloov tus nqi, lub txee tsis cia li hloov tshiab -ib tug yuav tsum mus hloov nws. Tias "ib tug neeg" yog lub hauv paus ntawm kev xa xov xwm - coj kev qeeb, yuam kev, thiab nqi. Qhov ESL ua li cas yog siv thev naus laus zis los tshem tawm cov fwj dej no, tso cai rau cov ntaub ntawv ntws ncaj qha mus rau lub txee terminals yam tsis muaj phau ntawv relay.
Txij li thaum tib neeg kev ua haujlwm yog lub hauv paus, siv thev naus laus zis los hloov nws. Lub sijhawm cov ntaub ntawv hloov pauv hauv qhov system, nws thawb mus rau cov ntawv sau los ntawm lub network, cov ntawv sau cia li hloov tshiab. Tsis taug kev mus rau rhawv, tsis muaj ntawv, tsis muaj luam ntawv.Ncua compressed los ntawm cov xuab moos mus rau feeb, qhov kev ua yuam kev poob los ntawm ob peb feem pua ntawm zero, cov nqi zog txo qis.
Thaum tus nqi hloov tshiab tsis yog lub hauv paus, qhov muaj peev xwm tshiab tau qhib.Dynamic tus nqiua tau. Cov nqi hauv online thiab offline tuaj yeem synchronize hauv - sijhawm. Kev tshaj tawm kev ua ub no tuaj yeem siv tau meej rau qhov thib ob. Qhov ntawd yog tus nqi tiag.

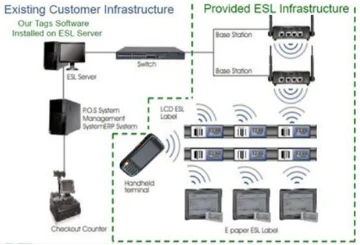

Kev Sib Txuas Lus
Cov ntawv yog ob txhais tes, lub hauv paus chaw nres tsheb yog cov hlab ntsha, lub luag haujlwm rau kev xa cov lus qhia los ntawm lub hlwb (platform) mus rau txhua txhais tes.
Cov chaw nres tsheb hauv pausfeem ntau yog lub thawv tiaj tus-zoo li tus, zoo ib yam li qhov loj me rau cov routers hauv tsev, ntsia rau ntawm qab nthab, txee saum, lossis phab ntsa. Txhua qhov chaw nres tsheb hauv paus npog ntau yam10 mus rau 50 meters, nyob ntawm kev sib txuas lus raws tu qauv, kev xa hluav taws xob, thiab kev cuam tshuam ib puag ncig. Tus qauv 3,000 square meter supermarket feem ntau xa mus45 mus rau 60 chaw nres tsheb, nrog rau qhov chaw tshiab tub yees yuav tsum tau denser deployment vim teeb liab thaiv teeb meem.
Kev sib txuas lus raws tu qauv
Nov yog qhov chaw tsim khoom sib txawv ntawm lawv tus kheej- cov txheej txheem kev sib txuas lus. Nov yog qhov sib txawv cov neeg muag khoom tau sib koom ntau xyoo:
2.4GHz Proprietary (SES-imagotag, Hanshow)
Cov txiv neej loj tau mus nrog 2.4GHz cov khoom lag luam. Lawv cov engineers piav qhia tias lawv xav tau kev tswj xyuas tag nrho txog kev ua raws cai rau ESL tshwj xeeb. Ua kom paub. Lub downside-ib zaug hauv lawv cov ecosystem,kev hloov pauv yog npau suav phem. Lawv cov ntawv yuav tsis tham nrog lwm tus lub hauv paus chaw nres tsheb. Ib tus neeg xav tau kev sib xyaw thiab sib tw. Ua tsis tau.
Sub -GHz (433MHz, 868MHz)
Qee tus neeg muag khoom nyiam qhov qis dua. Tus Pricer rep tau piav qhia tias qhov qis qis qis dua los ntawm cov teeb meem zoo dua, uas taug qab nrog qhov tau pom nyob rau hauv qhov project warehouse nrog ntau cov pob zeb. Tab sis covcov kev cai sib txawv hauv txhua lub tebchaws, thiab cov kav hlau txais xov xaus loj dua. Nws yog kev sib pauv.
Bluetooth Tsawg Zog
Tau nrov, tshwj xeeb tshaj yog nrog cov neeg tshiab tshiab. Chips yog av pheej yig tam sim no, thiab muaj qhov kev thov rov hais dua ntawm kev cia cov neeg siv khoom siv lawv lub xov tooj ntawm cov ntawv rau cov ntaub ntawv khoom. Nws demos zoo. Nyob rau hauv qhov tseeb deployments ho, lubntau yam txwvpib qhia, thiab muajchannel congestion. Hauv ib qhov project, cov sijhawm hloov tshiab yuav tsum tau muab ncua tseg vim tias muaj ntau daim ntawv lo tau sim tham ib zaug.
Infrared
Tus nqi siv qhov no hauv qee qhov ntawm lawv cov tshuab. Ua haujlwm zoo nyob qhov twg muaj teeb meem electromagnetic cuam tshuam. Tab sis muaj kev xav tautxoj kab pom meej, uas, nyob rau hauv lub khw tiag tiag nrog cov neeg taug kev ncig thiab cov khoom txav mus los, tsis yog qhov tseeb.
Lub zog Paradox
Nov yog qhov ua rau kev sib txuas lus ESL nyuaj heev kom tau txais txoj cai: cov ntawv yuav tsum tau siv lub zog tsis tshua muaj zog- roj teeb kav ntev li 5 txog 10 xyoo-tab sis lawv tseem yuav tsum tau txais cov hloov tshiab thaum xa. Txoj kev lawv daws qhov no yog los ntawmsynchronized pw tsaug zog-Wake cycles. Cov ntawv sau yog qhov pib nyob rau hauv lub coma feem ntau ntawm lub sij hawm, tsuas yog sawv los rau ib tug sib cais thib ob thaum lub sij hawm preset windows los xyuas seb puas muaj dab tsi tshiab. Fais fab profiles qhia cov khoom no nyob rau hauvmicroampere- theem pw tsaug zog ntau dua 99% ntawm lub sijhawm.
Yog vim li cas RF Planning ua los yog tawg tej yaam num
Ntawm no yog qhov yuav tsum tau siv sijhawm ntau dua, vim tias ob peb txoj haujlwm ESL muaj kev vam meej lossis tsis ua tiav feem ntau nyob ntawm qhov zoo ntawm kev sib txuas lus network npaj.
Hlau shelvingcuam tshuam thiab thaiv cov teeb liab, yog li cov chaw nres tsheb hauv paus yuav tsum tau ua tib zoo tsim
Cov tub yees txiasyog qhov pib Faraday tawb-cov khoom siv hlau, kev cuam tshuam compressor, iav qhov rooj txhua qhov cuam tshuam rau cov teeb liab. Feem ntau cais cov khoom siv hluav taws xob sab hauv yog xav tau
Peak hloov tshiab lub sij hawm thiabdual kev pab them nqirau thaj chaw tseem ceeb los tiv thaiv ib qho kev ua tsis tiav

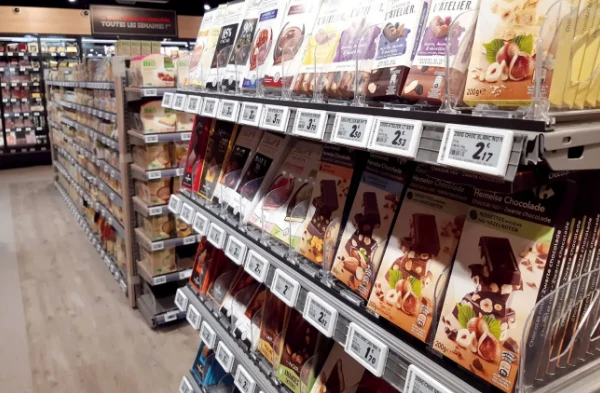

Yog li ESL yog dab tsi, Txawm li cas los xij -A txhais
Electronic Shelf Label Solution, tawg lawm:
Hluav taws xob- paub qhov txawv ntawm daim ntawv
Txee Label- nws yog daim ntawv txee, tsis yog qhov screen tshaj tawm
Kev daws- nws yog ib qho kev daws teeb meem, tsis yog ib yam khoom
Vim li cas thiaj yuav tsum hu ua "kev daws teeb meem"? Daim ntawv lo hluav taws xob nyob ib leeg yog qhov tsis muaj txiaj ntsig tiag tiag -nws tsis tuaj yeem tau txais tus nqi ntawm nws tus kheej, tsis paub yuav ua dab tsi los ntawm nws tus kheej, tsis tuaj yeem kho nws tus kheej. Nws yuav tsum vam khom ibkev sib txuas lus networkkom tau txais cov lus qhia, cia siab rau asoftware platformkom tau txais cov ntaub ntawv. Qhov ntawd yog thawj yam uas yuav qhwv koj lub taub hau nrog ESL.
Software Side
Yeej yuav tsum muaj qee lub platform uas rub cov ntaub ntawv nqi los ntawm ERP lossis POS, txheeb xyuas qhov twg mus rau daim ntawv lo, thiab thawb nws tawm. Muaj cov template editors rau tsim daim ntawv lo layouts, thiab ib co logic rau thaum mus thawb hloov tshiab.
Covkev koom ua ke ib feemnrog cov kab ke uas twb muaj lawm-uas yog qhov chaw ua haujlwm tau daig rau lub hlis. Legacy ERP, weird data formats, IT departments uas yuav tsis muab nkag.
Muab cov khoom no tso rau hauv lub khw
Ib qho ESL system los ntawm tsis muaj dab tsi los ua kom tiav yuav tsum tau mus dhau qhov kev ua tiav engineering. Qhov nyuaj ntawm cov txheej txheem no feem ntau tshaj qhov kev cia siab ntawm thawj - cov neeg siv sijhawm. Ntau qhov project mus rau sab ntawm no, yog li tshooj no tsim nyog tau txais kev saib xyuas tiag tiag.

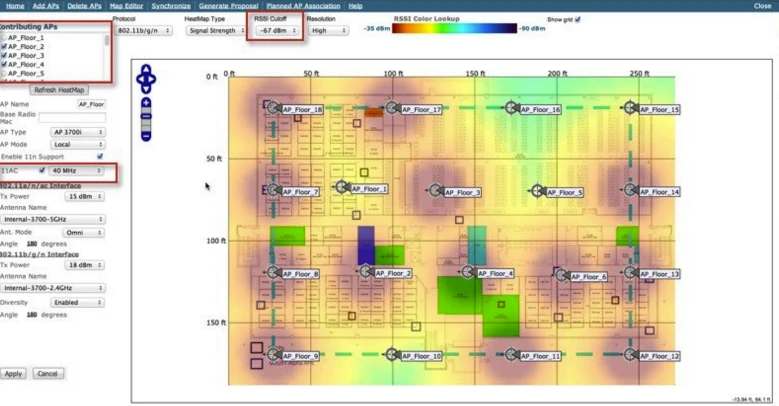

Qhov Kev Tshawb Fawb RF-Qhov Chaw Ua Haujlwm Tuag
Tab sis qhov uas tua feem ntau tej yaam num?RF kev tshawb fawb. Los yog, qhov tsis muaj qhov tsim nyog.
ESL tso siab rau kev sib txuas lus wireless, thiab qhov chaw muag khoom tiag tiag yog tag nrho ntawm kev cuam tshuam thiab cuam tshuam:
Hlau shelvingqhia txog cov cim
Cov tub yees txiasyog ntuj Faraday tawb
Cov phab ntsathaiv kev nkag mus
Lwm yam khoom siv wirelessua rau cuam tshuam
Thaum lub caij tsheb khiav ceev,tib neeg lub cev lawv tus kheej nqus cov teeb liab
Kev tshawb fawb RF tsim nyog yog qhov ua tau ntau yam haujlwm. Nws pib nrog kev qhia txog lub cev ib puag ncig- qhov twg cov phab ntsa nyob, qhov twg cov txee hlau yog, dab tsi ua rau muaj kev cuam tshuam. Tom qab ntawd cov kev ntsuam xyuas kev nthuav tawm qhia pom tias cov zaus ua tau zoo li cas hauv qhov chaw tshwj xeeb. Ntsuam xyuas cov ciam teb tej yam kev mob, lub weird ces kaum, qhov chaw nyob ze ntawm lub loading dock. Cov zis tsis yog "tso lub hauv paus chaw nres tsheb ntawm no"- nws yuav tsum yog qhov tseeb qhov chaw, xws li nqes mus rau ib nti, nrog rau daim ntawv qhia kev qhia txog qhov chaw teeb liab muaj zog, qhov twg tsis muaj zog, thiab yuav ua li cas txog qhov teeb meem. Nws yog tedious, tab sis nws txuag los ntawm npau suav phem scenario hais ua ntej.
Ntau tus neeg muag khoom hla qhov no lossis ua nws ib nrab -assed kom txuag nqi. Tom qab ntawd lawv xav tias yog vim li cas 15% ntawm cov ntawv sau mus offline.
Kev ntsuam xyuas qhov chaw
Thawj kauj ruam yog nkag siab txog qhov xwm txheej hauv khw:
Lub cev ib puag ncig- khw cheeb tsam, qab nthab qhov siab, pem teb layout, txee hom
Cov khoom xav tau- tag nrho SKUs txiav txim siab daim ntawv lo kom muaj nuj nqis, qeb faib txiav txim qhov loj me
IT ib puag ncig- ERP/POS versions ua haujlwm li cas, lub network infrastructure zoo li cas
Kev teeb tsa Base Station
Qab nthab mountingyog txoj hauv kev uas muaj ntau tshaj plaws -muaj cov kab pom tseeb ntawm lub rhawv thiab nws tawm ntawm txoj kev. Tab sis yog tias lub qab nthab qis dhau los yog tsis muaj qhov taw tes zoo mounting, lawv tuaj yeem mus rau sab saum toj ntawm cov txee txee. Phab ntsa mounting ua haujlwm ntxiv rau qee qhov chaw.
Lub zog feem ntau yog xa los ntawmPoE, uas yog yooj yim vim hais tias tsuas yog ib tug cable yuav tsum tau khiav. Qhov ntawd txhais tau tias PoE hloov mus rau lub zog txhua yam, thiab nyob ntawm qhov teeb tsa, tej zaum lub server hauv zos lossis lub rooj vag.
Tsis txhob hnov qabUPS-yog tias lub hwj chim tawm mus thiab lub kaw lus poob tsis zoo, nws tuaj yeem ua rau cov ntaub ntawv tsis raug.
Label Deployment
Tau txais cov khoom xa tuaj, tshuaj xyuas lawv, khiav kev sim ua kom paub tseeb tias lawv ua haujlwm tiag tiag
Luam theej duab txhua daim ntawv lo thiab khi rau cov khoom sib xws hauv qhov system
Lub cev installation nyob ntawm seb hom txee nyob rau hauv qhov chaw
Qee daim ntawv lo rau ntawm lub txee ntug, qee qhov xaub mus rau hauv qhov chaw tsheb ciav hlau. Muajcov hlau nplaumrau hlau nto,cov nplaumrau qhov chaw du, thiabme me sawvrau cov ntaub ntawv. Tsis muaj dab tsi nyuab, tsuas yog sijhawm -siv thaum ua ntau txhiab tus.
Kev kuaj & validation
Kev sim ua haujlwm- puas yog txhua yam ua haujlwm raws li qhov xav tau?
Kev ntsuam xyuas- txhua daim ntawv lo
Kev ntsuam xyuas kev ntxhov siab- nyob rau hauv qhov siab tshaj plaws load tsawg kawg yog 72 teev
Kev sib koom ua ke twb tau hais tseg lawm -qhov no yog qhov chaw ua haujlwm tuag. Kev sib koom ua ke debugging theem ib leeg tuaj yeem siv sijhawm ntau lub lis piam yog tias cov txheej txheem qub txeeg qub teg tsis txaus.
